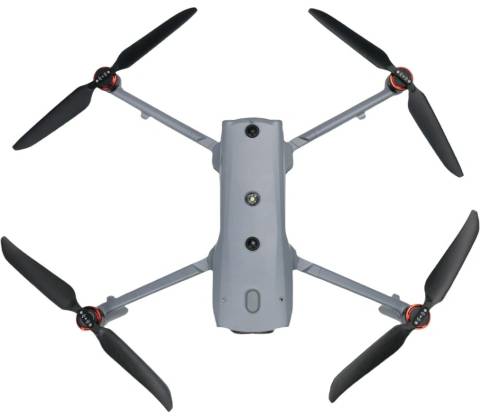

Autel EVO Max 4NZ V2 Standard Bundle

Autel EVO Max 4NZ V2 je absolútna špička série EVO Max -- prvý dron na trhu, ktorý v jedinom gimbale kombinuje všetkých päť kľúčových senzorov: starlight kameru pre nočné videnie, zoom kameru s 10× optickým priblížením, 48MP širokouhlú kameru, termokameru 640 × 512 a laserový diaľkomer. Označenie 4NZ -- Night + Zoom -- presne vystihuje filozofiu tohto modelu: spája najlepšie vlastnosti EVO Max 4N V2 (nočné videnie) a EVO Max 4T V2 (zoom) do jediného, maximálne univerzálneho riešenia. Nemusíte si už vyberať medzi nočným videním a detailným priblížením -- EVO Max 4NZ V2 ponúka oboje.

Gimbal Fusion 4NZ je unikátnou multisenzorovou jednotkou. Starlight kamera s 1,69" snímačom a citlivosťou ISO až 440 000 zachytí detailný obraz aj v úplnej tme bez potreby IR prísvitu -- dron tak operuje úplne skryte. Zoom kamera s 10× kontinuálnym optickým zoomom a 160× digitálnym priblížením umožňuje detailnú inšpekciu z bezpečnej vzdialenosti. Širokouhlá 48MP kamera s nočným režimom ISO 320 000 poskytuje celkový prehľad o situácii. Termokamera s rozlíšením 640 × 512 a meraním teplôt do +550 °C odhalí tepelné anomálie neviditeľné voľným okom. Laserový diaľkomer s dosahom 1 200 m zaisťuje presné zameranie cieľov.

Platforma EVO Max 4NZ V2 zdieľa osvedčený drak MDX-1 série EVO Max V2 s revolučným 720° omnidirekčným vyhýbaním prekážkam. Kombinácia binokulárneho fisheye videnia a milimetrového radaru na frekvenciách 60 GHz a 24 GHz chráni dron zo všetkých smerov -- vrátane detekcie drôtov a káblov na vzdialenosť až 18 metrov. Pri nočných letoch v blízkosti infraštruktúry ide o absolútne kľúčový bezpečnostný prvok.

Technológia hot-swap batérie uumožňuje rýchlu výmenu akumulátora na zemi bez vypnutia drona a bez ukončenia rozletenej misie -- po krátkom pristátí operátor jednoducho vymení batériu a dron pokračuje v misii bez nutnosti opätovnej inicializácie systémov a kalibrácie senzorov. Výmena batérie sa z bezpečnostných dôvodov vždy vykonáva výlučne na zemi, nikdy za letu. Sieťová komunikácia A-Mesh prepája viac dronov a ovládačov do koordinovaného systému na simultánny prieskum rozsiahlych oblastí. S dobou letu 42 minút, doletom 25 km a stropom 4 500 m n. m. pokryje EVO Max 4NZ V2 aj tie najnáročnejšie scenáre. Smart Controller V3 so 7,9" displejom o jase 2 000 nitov zobrazuje obraz zo všetkých piatich senzorov v reálnom čase.

Prednosti:

• Jediný dron na trhu kombinujúci starlight nočné videnie, optický zoom, širokouhlú kameru, termokameru a laserový diaľkomer v jednom gimbale
• Nahrádza dva drony jedným -- spája všetky schopnosti EVO Max 4N V2 (nočné videnie) a EVO Max 4T V2 (zoom)
• Starlight senzor 1,69" s ISO 440 000 -- najcitlivejšie nočné videnie v kompaktnom drone na trhu
• 10× optický zoom umožňuje detailnú inšpekciu z bezpečnej vzdialenosti aj za úplnej tmy
• Plne pasívne nočné operácie bez IR prísvitu -- dron je neviditeľný a neodhaliteľný
• Termokamera 640 × 512 s meraním teplôt do +550 °C dopĺňa obraz o tepelné signatúry
• 720° vyhýbanie prekážkam s mmWave radarom -- bezpečný let aj v úplnej tme pri infraštruktúre
• H
• ot-swap batéria -- výmena akumulátora na zemi bez vypnutia drona, misia pokračuje bez opätovnej inicializácie systému
• A-Mesh sieťová komunikácia na koordináciu rojov dronov pri pátraní a perimetrovom dohľade
• Laserový diaľkomer s dosahom 1 200 m na presné zameranie cieľov
• Prevádzkové teploty od -20 °C -- celoročné nasadenie bez obmedzení
• Smart Controller V3 s jasom 2 000 nitov -- dokonalá čitateľnosť aj na priamom slnku
• 42 minút letu a 25 km dolet pre dlhodobé sledovacie misie a rozsiahle inšpekcie
• Kombinácia starlight + termál + zoom umožňuje detekciu a identifikáciu cieľov na vzdialenosť presahujúcu 5 km

Najčastejšie použitie a odporúčania:

EVO Max 4NZ V2 je najuniverzálnejší dron série EVO Max -- zvládne všetko, čo modely 4N V2 a 4T V2, v jedinom balení. Je ideálny pre profesionálne tímy, ktoré potrebujú maximálnu flexibilitu a nechcú prepínať medzi rôznymi dronmi alebo gimbalmi v závislosti od typu misie.

Pre nočné a skryté operácie -- pátranie po osobách, perimetrový dohľad, sledovanie podozrivých aktivít -- poskytuje starlight senzor s ISO 440 000 detailný obraz v úplnej tme bez IR prísvitu. Dron operuje úplne pasívne a neodhaliteľne. Kombinácia starlight a termálneho snímania umožňuje detekciu osôb a vozidiel na vzdialenosť presahujúcu 5 km. A 10× optický zoom navyše umožňuje ich identifikáciu na veľkú vzdialenosť -- schopnosť, ktorú model 4N V2 bez zoom kamery neponúka.

Pre termálne inšpekcie energetickej infraštruktúry -- solárnych elektrární, vysokonapäťových vedení, transformačných staníc a tepelných rozvodov -- ponúka 10× optický zoom a termokameru s presnosťou ±2 °C. Identifikujete poruchy na vzdialenosť desiatok metrov bez nutnosti riskantného priblíženia. Radar na 60 GHz detekujúci drôty robí inšpekcie vedení bezpečnejšími. Pridaný starlight senzor navyše umožňuje vykonávať inšpekcie aj za zníženej viditeľnosti alebo v noci.

V oblasti záchranných operácií (SAR) a hasičských zásahov kombinuje EVO Max 4NZ V2 všetky dostupné nástroje: termokameru na detekciu ohnísk a osôb cez dym, starlight senzor na prirodzený obraz za tmy, zoom kameru na identifikáciu z bezpečnej výšky a laserový diaľkomer na presné zameranie. Funkcia A-Mesh koordinuje viac dronov pri prehľadávaní rozsiahlych oblastí.

Ak potrebujete výhradne nočné operácie a nepotrebujete zoom, pozrite sa na EVO Max 4N V2 -- špecializovaný nočný model s 50MP kamerou na 1" snímači.

Ak potrebujete primárne termálne inšpekcie s detailným priblížením a nočné videnie nevyužijete, zvážte EVO Max 4T V2 s 10× optickým zoomom.

Pre ťažké nasadenie s vyššou odolnosťou sa pozrite na Autel Alpha s IP55 krytím a duálnou termokamerou.

Pre úlohy vyžadujúce RTK možno EVO Max 4NZ V2 doplniť o voliteľný RTK modul (nie je súčasťou štandardného balenia, je možné dokúpiť ako príslušenstvo). Ak preferujete dron s integrovaným RTK priamo z výroby, pozrite si EVO II Pro RTK V3 Rugged Bundle s centimetrovou presnosťou.

Obsah balenia:

• 1× dron MDX-1 s vrtuľami, gimbalom Fusion 4NZ, ochranným krytom gimbalu a 64GB microSD kartou
• 1× gimbal Fusion 4NZ
• 2× pár náhradných vrtuľ
• 1× Smart Battery ABX41-D
• 1× nabíjačka batérie MDX120W
• 1× napájací AC kábel
• 1× kábel USB-C na USB-A
• 1× Smart Controller V3 (EF9-3) s 2 páčkami a 2 anténami
• 1× ochranný kryt ovládača
• 1× závesný popruh ovládača
• 2× pár náhradných páčok ovládača
• 1× nabíjačka ovládača GaN-001
• 1× kábel USB-C na USB-C
• 1× čistiaca utierka
• 1× stručný návod na obsluhu
• 1× odolný prepravný kufor

Technické špecifikácie:

DRON

Hmotnosť (vr. batérie a gimbalu) ~1 700 g

Max. vzletová hmotnosť (MTOW) 1 999 g

Rozmery zložený ---

Rozmery rozložený 563 × 657 × 147 mm

Rozvor 467 mm

LETOVÉ PARAMETRE

Max. doba letu 42 min

Max. doba visenia 37 min

Max. dolet 25 km

Max. horizontálna rýchlosť 23 m/s

Max. stúpanie 8 m/s

Max. klesanie 6 m/s

Max. prevádzkový strop 4 500 m n.m.

Max. odolnosť vetru 12 m/s

NAVIGÁCIA A POLOHOVANIE

GNSS systémy

GPS / Galileo / BDS / GLONASS

Presnosť visenia -- vertikálne (vizuálne) ±0,1 m

Presnosť visenia -- horizontálne (vizuálne) ±0,3 m

Presnosť visenia -- vertikálne (GNSS) ±0,5 m

Presnosť visenia -- horizontálne (GNSS) ±0,5 m

Vyhýbanie prekážkam 720° omnidirekčné -- binokulárne fisheye + mmWave radar 60 GHz (drôty 0,3--18 m) + 24 GHz (zem 0,8--12 m)

RTK modul

Voliteľné príslušenstvo (nie je súčasťou štandardného balenia, je možné dokúpiť)

RTK presnosť -- horizontálna   centimetrová s dokúpeným RTK modulom

RTK presnosť -- vertikálna   centimetrová s dokúpeným RTK modulom

PRENOS OBRAZU

Max. dosah prenosu (FCC / CE) 15 km / 8 km

Frekvencia 900M / 2,4G / 5,2G / 5,8G

KAMERA VIDITEĽNÉHO SPEKTRA (ŠIROKOUHLÁ)

Snímač 1/2" CMOS

Efektívne rozlíšenie 48 MP

Clona

F2.8

Ekviv. ohnisková vzdialenosť 24 mm

Zorné pole (DFOV/FOV) 83,4°

Zaostrenie 1,5 m až ∞

ISO rozsah 100--6 400

ISO nočný režim 320 000

Optický zoom ---

Digitálny zoom 1--2,6×

Max. rozlíšenie fotografií 8 000 × 6 000 (JPG) / 4 000 × 3 000 (DNG)

Formát fotografií

JPG / DNG

Max. rozlíšenie videa 4 000 × 3 000 @ 30 fps, nočné 2 400 × 1 800 @ 30 fps

Max. video bitrate 60 Mbps

Video formát / kódovanie

MP4 / H.264, H.265

ZOOM KAMERA

Snímač 1/2" CMOS, 48 MP

Clona

F2.8--F4.8

Ekviv. ohnisková vzdialenosť 64--234 mm

Zorné pole (DFOV) 40°--10,3°

Optický zoom 2,7--10× kontinuálny

Hybridný zoom 20×

Digitálny zoom 160×

TERMOKAMERA

Typ snímača

Nechladený VOx mikrobolometer

Rozlíšenie 640 × 512

Ohnisková vzdialenosť 9,1 mm

Zorné pole (FOV) 61°

Veľkosť pixelu 12 μm

Spektrálny rozsah 8--14 μm

Tepelná citlivosť (NETD) ≤50 mK

Rozsah merania teplôt -20 °C až +150 °C (High Gain) / 0 °C až +550 °C (Low Gain)

Presnosť merania ±2 °C alebo ±2 % (platí vyššia hodnota)

Vzdialenosť presného merania 1--100 m

Digitálny zoom 1--16×

NOČNÉ VIDENIE (STARLIGHT)

Snímač 1,69" CMOS, 2,3 MP, F1.4

Rozlíšenie 1 920 × 1 200

Max. ISO 440 000

Ohnisková vzdialenosť 11,2 mm

Zorné pole (DFOV) 52°

Zaostrenie 10 m až ∞

Digitálny zoom 1--8×

LASEROVÝ DIAĽKOMER

Rozsah merania 5--1 200 m

Presnosť ±(1 m + D × 0,15 %)

GIMBAL

Stabilizácia 3osá (tilt, roll, pan)

Rozsah náklonu (pitch) -135° až +55° (mechanický) / -90° až +30° (ovládaný)

Max. rýchlosť ovládania 100°/s

Vibrácie
